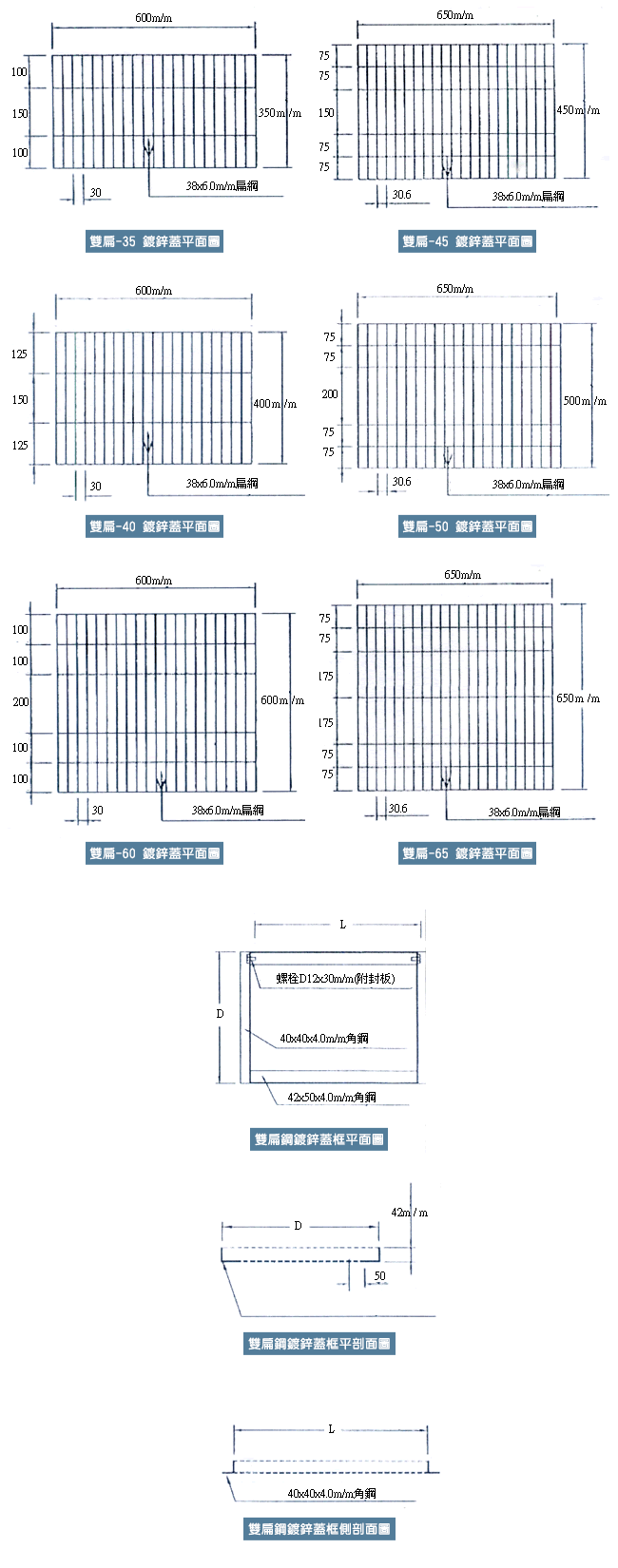

雙扁鋼鍍鋅格柵板製造說明
1.使用材料為CNS SS400鋼材。
2.焊接處之焊渣應清除乾淨。
3.需有固定插梢螺栓及封板。
4.製造成型後均需熱浸鍍鋅處理，水溝蓋板鍍鋅量610g/m2。
5.按裝蓋板前預留孔槽模板必須清除。
雙扁鋼鍍鋅格柵板尺寸及重量表
| 型式 (TG) |
溝孔 (mm) |
格柵板寬度 (mm) DxL(框) | DxL(蓋) |
格柵板高度 h(mm) |
重量 (kg) 蓋 | 框 | 合計 |
螺栓插梢 (支) |
|||
|---|---|---|---|---|---|---|---|---|
| W-35 | 350 | 370x610 | 350x600 | 38 | 17.75 | 5.42 | 23.17 | 2支 |
| W-40 | 400 | 420x610 | 400x600 | 38 | 19.72 | 5.67 | 25.39 | 2支 |
| W-45 | 450 | 470x660 | 450x650 | 38 | 25.26 | 6.2 | 31.46 | 2支 |
| W-50 | 500 | 520x660 | 500x650 | 38 | 27.33 | 6.46 | 33.79 | 2支 |
雙扁鋼鍍鋅陰井蓋尺寸及重量表
| 型式 (TG) |
溝孔 (mm) |
格柵板寬度 (mm) DxL(框) | DxL(蓋) |
格柵板高度 h(mm) |
重量 (kg) 蓋 | 框 | 合計 |
螺栓插梢 (支) |
|||
|---|---|---|---|---|---|---|---|---|
| W-60 | 600 | 620x610 | 600x600 | 38 | 29.79 | 6.67 | 36.46 | 2支 |
| W-65 | 650 | 670x660 | 650x650 | 38 | 35.9 | 7.2 | 43.1 | 2支 |
製造說明:
