熱浸鍍鋅格柵板製造說明
1.熱浸鍍鋅格柵板蓋(封邊除外)須用高週波全自動焊接，不得造成母材熔蝕。
2.材質:全部使用SS-400鋼材。
3.格柵板製造成型後，均須熱浸鍍鋅做表面處理，鍍鋅量:610g/m2。
4.此型側溝蓋需依照實際水溝寬度訂製，故下表僅供參考之用，如需訂製歡迎來電洽談。

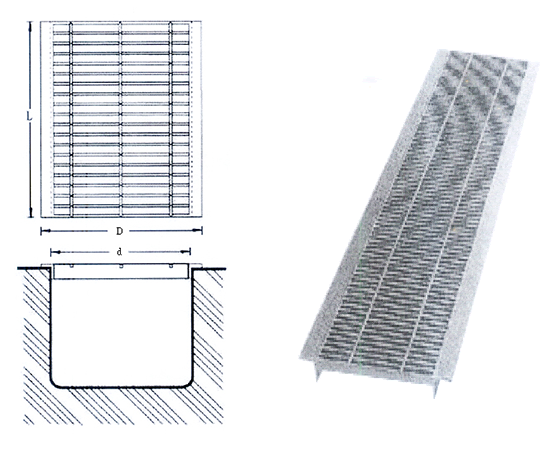

TGU型一般用側溝蓋尺寸及重量表
| 型式 (TGS) |
溝寬 (mm) |
格柵板寬度 (mm) D框 | D蓋 |
格柵板高度 h(mm) |
L型鋼 (kg) |
參考重量 (kg) |
|
|---|---|---|---|---|---|---|
| TGU-20 | 200 | 260 | 180 | I-32 | Lx40x40x5 | 12.8 |
| TGU-24 | 240 | 300 | 220 | I-38 | Lx40x40x5 | 15.4 |
| TGU-30 | 300 | 378 | 278 | I-44 | Lx50x50x6 | 26.0 |
| TGU-36 | 360 | 438 | 338 | I-50 | Lx50x50x6 | 33.4 |
| TGU-45 | 450 | 550 | 420 | I-55 | Lx65x65x6 | 46.0 |
| TGU-60 | 600 | 716 | 566 | I-75 | L75x75x9 | 80.5 |
