製造設備
1.高週波全自動電阻熔接製造機設備。
2.全自動方型鋼扭轉機設備。
3.空壓機、CO2電焊機、沖床等設備。
4.切割、磨光、整平機設備。
製造說明

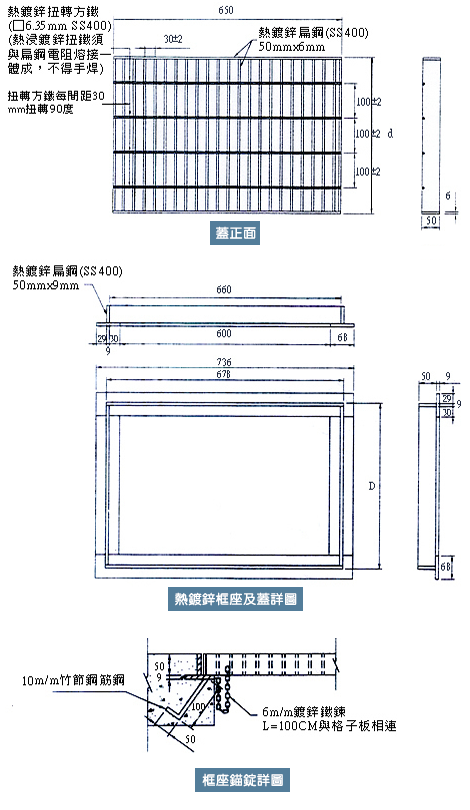

1.格柵板蓋「封邊除外」須用高週波全自動熔接機熔接，不得造成母材熔蝕 。
2.封邊:格柵板兩邊桿以hx6mm之扁鋼為邊框，焊渣清除乾淨。
3.格柵板製造成型後，均須熱浸鍍鋅做表面處理。
4.熱鍍鋅:鋅糟內鋅液度須在95%以上，溫度450°C~460°C，鍍鋅量:610g/m2。
5.扁鋼間距中心距30±2mm。
6.扭轉方鋼間距:中心距100±2mm，並每間隔30mm扭轉90度。
7.材質:全部使用CNS SS-400鋼材。
8.本公司產個符合國家檢驗各項規定。所有尺寸除另有註明外，均以公分為單位。
| 溝寬 (cm) |
鑄件寬度 (cm) D框 | D蓋 |
扁鋼尺寸 (ss400) Bm/mxtm/m |
組合形式 | 重量 (kg) 框 | 蓋 | 合計 |
鍍鋅鐵鏈 長度 (cm) |
|||
|---|---|---|---|---|---|---|---|---|
| 30.0 | 43.6 | 35.0 | 50x6 |  |
17.7 | 22.02 | 39.72 | 100 |
| 40.0 | 53.6 | 45.0 | 50x6 |  |
19.21 | 27.6 | 46.81 | 100 |
| 50.0 | 63.6 | 55.0 | 50x6 |  |
20.87 | 33.18 | 54.05 | 100 |
| 60.0 | 73.6 | 65.0 | 50x6 |  |
22.53 | 38.76 | 61.29 | 100 |
