熱浸鍍鋅格柵板製造說明
1.熱浸鍍鋅格柵板蓋(封邊除外)須用高週波全自動焊接，不得造成母材熔蝕。
2.材質:全部使用SS-400鋼材。
3.格柵板製造成型後，均須熱浸鍍鋅做表面處理，鍍鋅量:610g/m²。
4.封邊:格柵板兩邊銲以h*6之扁鋼為邊框，焊渣應清除乾淨。

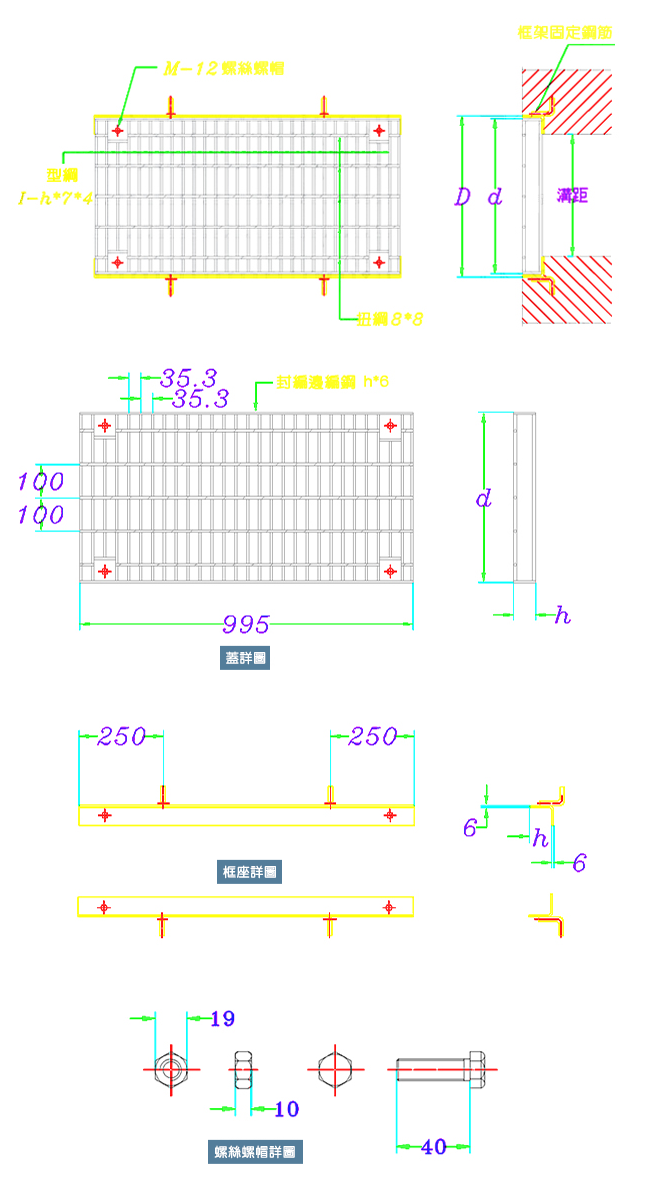

TGB型固定式橫斷溝蓋尺寸及重量表
| 型式 (TGS) |
溝寬 (mm) |
格柵板寬度 (mm) D框 | D蓋 |
格柵板高度 h(mm) |
參考重量 (kg) 蓋 | 框 | 合計 |
|||
|---|---|---|---|---|---|---|---|
| TGS-30 | 300 | 422 | 400 | I-50 | 30.1 | 11.4 | 41.5 |
| TGS-35 | 350 | 472 | 450 | I-55 | 36.2 | 11.9 | 48.1 |
| TGS-40 | 400 | 522 | 500 | I-55 | 41.2 | 11.9 | 53.1 |
| TGS-45 | 450 | 572 | 550 | I-65 | 49.4 | 12.8 | 62.2 |
| TGS-50 | 500 | 622 | 600 | I-65 | 52.4 | 12.8 | 65.2 |
| TGS-55 | 550 | 672 | 650 | I-75 | 63.2 | 13.8 | 77 |
| TGS-60 | 600 | 722 | 700 | I-75 | 70.2 | 13.8 | 84 |
