熱浸鍍鋅格柵板製造說明
A.熱浸鍍鋅格柵板構成鋼材:
1.主桿為I型鋼I-hx7x4節距＝35.3mm。
2.橫桿為□8x8且35.3mm扭轉90度節距=100mm。
3.封邊:格柵板兩邊銲以50x6mm之扁鋼為邊框，不得造成母材熔蝕。
B.熱浸鍍鋅格柵板蓋(封邊除外)須用高週波全動熔接，不得造成母材熔蝕。
C.材質:全部使用CNS SS-400鋼材。
D.格柵板製造成型後，均須熱浸鍍鋅做表面處理，鍍鋅量:610g/m2。

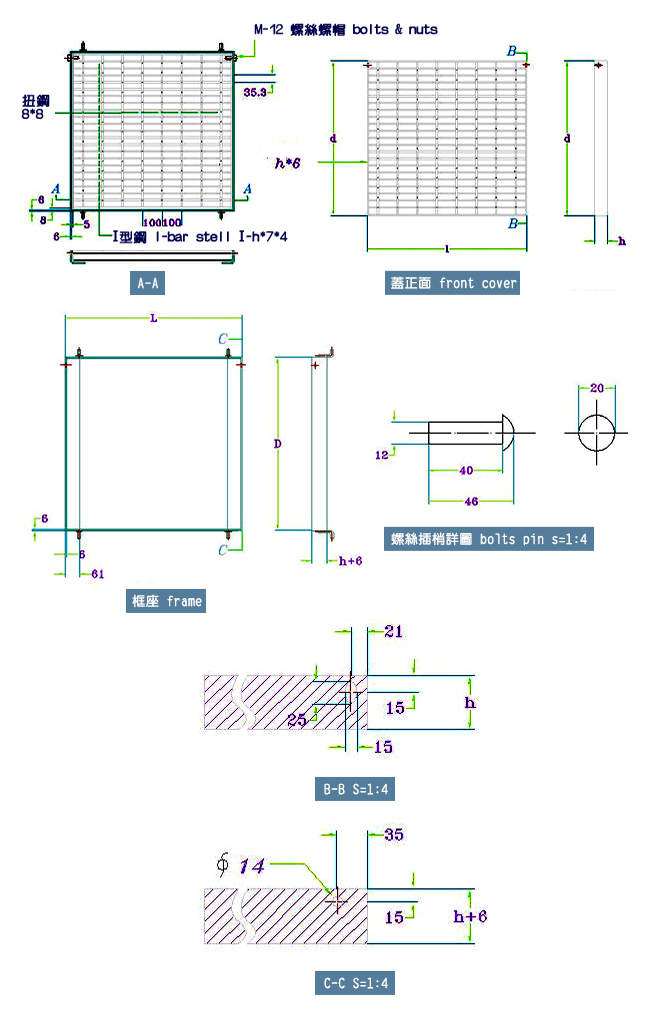

TGM型 熱浸鍍鋅正方型集水井蓋尺寸及重量表
| 型式 (TG) |
溝孔 (mm) |
格柵板寬度 (mm) DxL(框) | DxL(蓋) |
格柵板高度 h(mm) |
重量 (kg) 蓋 | 框 | 合計 |
螺栓插梢 (支) |
|||
|---|---|---|---|---|---|---|---|---|
| W-60 | 600x600 | 741x737 | 713x715 | I-55 | 39.8 | 12.8 | 52.6 | 2 |
| W-70 | 700x700 | 812x822 | 784x800 | I-65 | 54.4 | 15.7 | 70.1 | 2 |
| W-80 | 800x800 | 918x922 | 890x900 | I-75 | 80.1 | 19.4 | 99.5 | 2 |
| W-90 | 900x900 | 1022x1023 | 995x1000 | I-75 | 98.62 | 21.6 | 120 | 2 |
