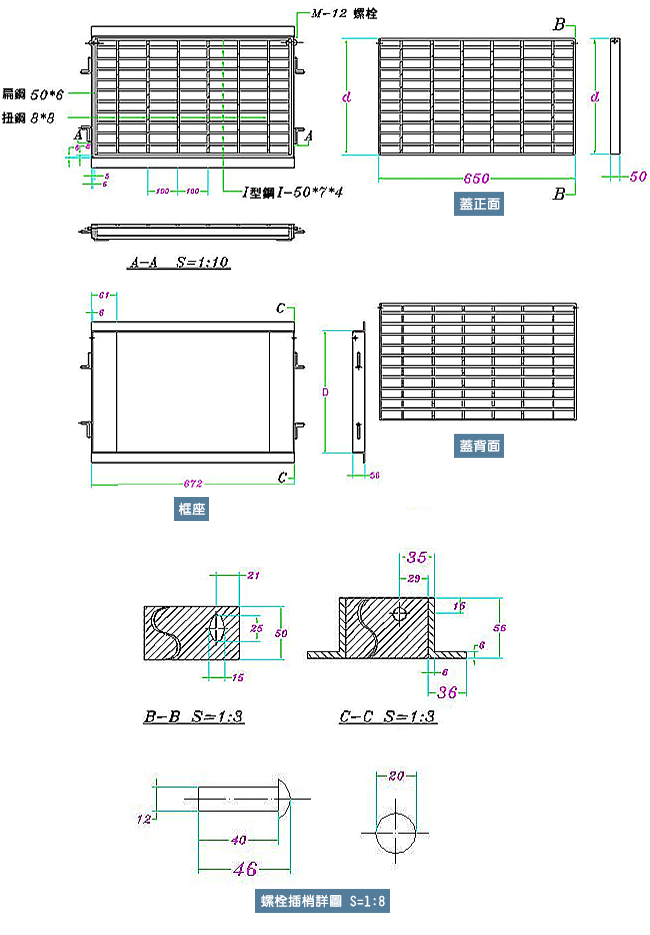

熱浸鍍鋅格柵板製造說明
A.熱浸鍍鋅格柵板構成鋼材:
1.主桿為I鋼I-50x7x4節距=35.3mm
2.橫桿為□8x8且35.3mm扭轉90度節距=100mm
3.封邊:格柵板兩邊銲以50x6mm之扁鋼為邊框，不得造成母材溶蝕。
B.熱浸鍍鋅格柵板蓋(封邊除外)須用高週波全動熔接，不得造成母材熔蝕。
C.材質:全部使用CNS SS-400鋼材。
D.格柵板製造成型後，均須熱浸鍍鋅做表面處理，鍍鋅量:610g/m2。
TG型熱浸鍍鋅格柵板尺寸及重量表
| 型式 (TG) |
溝孔 (mm) |
格柵板寬度 (mm) D框 | D蓋 |
格柵板高 度h(mm) |
重量 (kg) 蓋 | 框 | 合計 |
螺栓插梢 (支) |
|||
|---|---|---|---|---|---|---|---|---|
| TG-30 | 300 | 317 | 289 | I-50 | 13.5 | 9.2 | 22.7 | 2 |
| TG-40 | 400 | 423 | 395 | I-50 | 18.5 | 10.4 | 28.9 | 2 |
| TG-50 | 500 | 529 | 501 | I-50 | 23.5 | 11.6 | 35.0 | 2 |
| TG-60 | 600 | 635 | 607 | I-50 | 28.0 | 12.8 | 41.2 | 2 |
